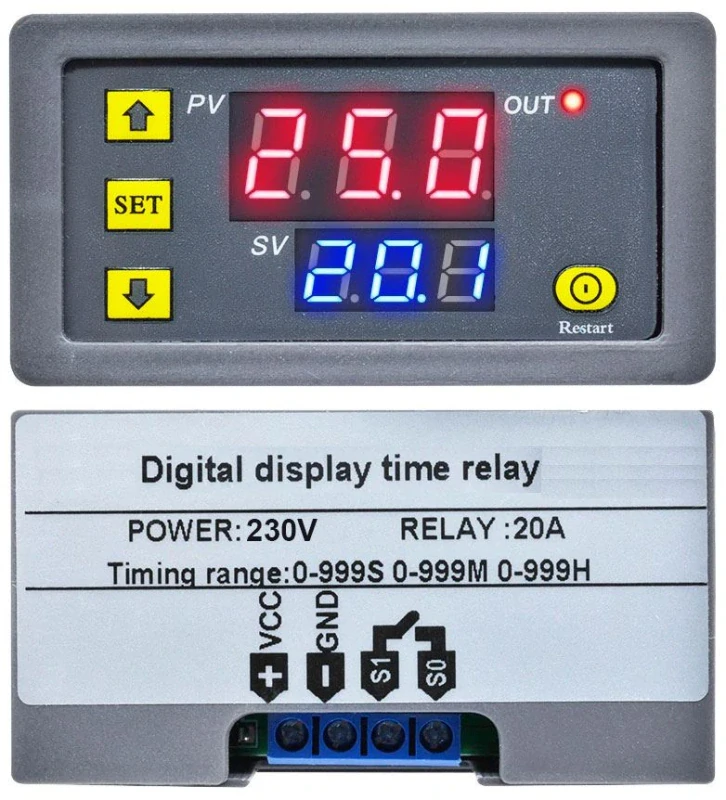

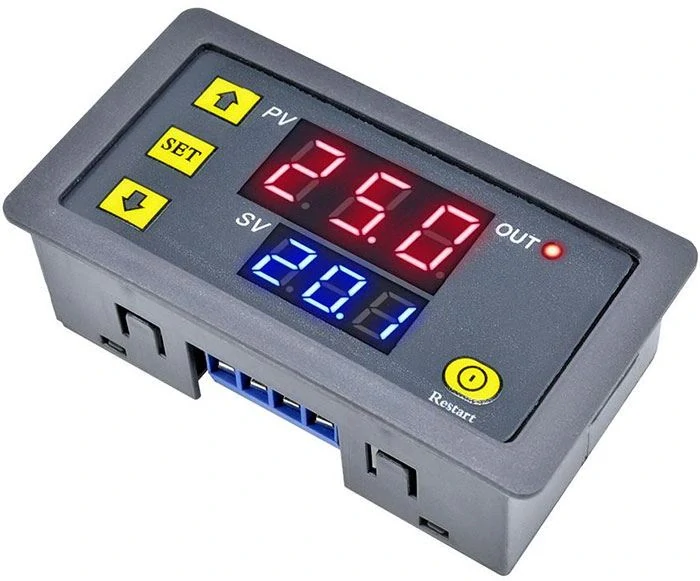

Časový spínač T3230 230V

Specifikace:
Napájecí napětí: 230VAC

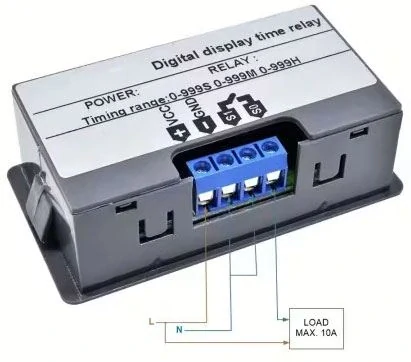

Spínané napětí: 30VDC/250VAC 10A - kontakt NO (7A pro kontakt NC)
Rozsahy nastavení časů:0-999s, 0-999min, 0-999hod
Provozní teplota: -40~+80°C
Rozměry: 79x43x27mm
Montážní otvor: 75x40mm
Hmotnost: 36g

Návod k použití:
Krátkým stiskem tlačítka RESTART se časovač zapne, dlouhým stiskem se vypne. Krátkým stiskem tlačítka SET lze po rozblikání displeje nastavit šipkami nahoru a dolů požadované časy. Dlouhým stiskem tlačítka SET a následně šipkami lze nastavit další funkce časovače.

1. Zmáčkněte dlouze SET pro nastavení modulu. Poté krátce pro nastavení P0 nebo P1
P0--0 - časovaní v sekundách
P0--1 - časování v minutách
P0--2 - časování v hodinách
P1--0 - Pouplynutí T1, sepnutí
P1--1 - Po uplynutí T1, rozepnutí
P1--2 - Po uplynutí T1, sepnutí, po uplynutí T2 rozepnutí, konec
P1--3 - Po uplynutí T1, rozepnutí, po uplynutí T2 sepnutí, konec
P1--4 - Pouplynutí T1, sepnutí, po uplynutí T2 rozepnutí, cyklování
P1--5 - Po uplynutí T1, rozepnutí, po uplynutí T2 sepnutí, cyklování

2. Zmáčkněte SET pro nastavení T1 (červený displej) nastavte požadovanou hodnotu šipkami. Po nastavení hodnoty musíte počkat 6 sekund pro automatické uložení

3. po nastavení času T1 znovu krátce SET, zelená LED bliká, T2 nastavíte šipkami. Po nastavení hodnoty počkat 6 sekund.
